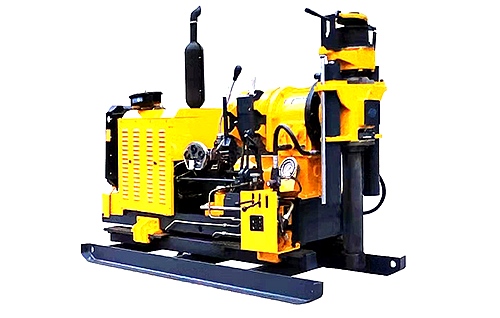

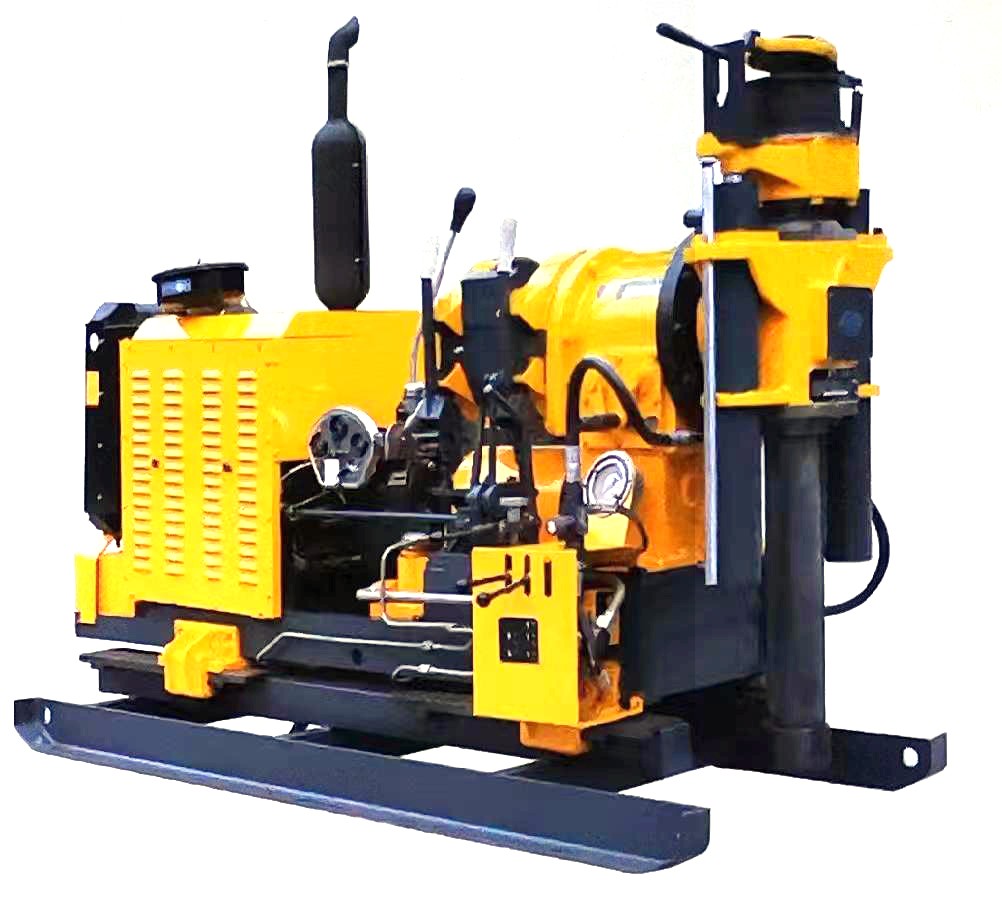

XY-2B型小黄片破解版是液壓給進立軸式小黄片破解版,可以選配柴油機或電動機作為動力。
本小黄片破解版主要用於固體礦床的金剛石鑽進和硬質合金鑽進。同時也可以用於工程地質勘探鑽進及基樁孔鑽進。
一、主要特點
1、機械傳動結構緊湊,重量輕,回轉器的立軸直徑大,支撐距大,小黄片破解版剛性好。大通孔直徑立軸配以六方主動鑽杆,保證扭矩的傳遞。
2、小黄片破解版具有較高轉速和合理的轉速範圍,能滿足小口徑金剛石鑽進,大口徑硬質合金鑽進和各種工程孔鑽進。
3、液壓係統在控製給進過程中,既可調節給進壓力,又可調節給進速度,以適應各不同地層鑽進需要。
4、配有井底壓力指示器,便於掌握鑽進壓力。
5、選用汽車的變速器及離合器,通用化好,便於維修。
6、操縱集中,使用方便。
7、立軸為八方結構形式,更適應大扭距傳動。
二、技術規格
1、基本參數
鑽進深度 Ø76mm 300m
Ø219mm 150
Ø500mm 50
鑽杆直徑 50、60( mm )
鑽孔傾角 70°-90°
小黄片破解版外廓尺寸(長 x 寬 x 高)
2500x1100x1700( mm )
小黄片破解版總重
配柴油機 1550Kg
配電動機 1450Kg
2、回轉器
立軸轉速
正轉 70、146、179、267、370、450、677、1145( r / min )
反轉 62、157( r / min )
立軸給進行程 550mm
立軸提升力 68KN
立軸給進力 46KN
最大工作扭矩2550Nm
3、卷揚機
提升速度 0.64、1.33、2.44(m/s)
提升力 25、15、7.5( KN )
鋼絲繩直徑 15mm
卷簡直徑 200mm
製動輪直徑 350mm
製動帶寬度 74mm
4、小黄片破解版移動裝置
移機行程 420mm
離開孔口距離 300mm
5、油泵
型號 CB-25
額定排量 40L/min
額定壓力 8MPa
6、小黄片破解版動力
柴油機 N485Q
額定功率 24.6KW
額定轉速 1800r/ min
電動機 Y180L-4
額定功率 22KW
額定轉速 1450r/ min
