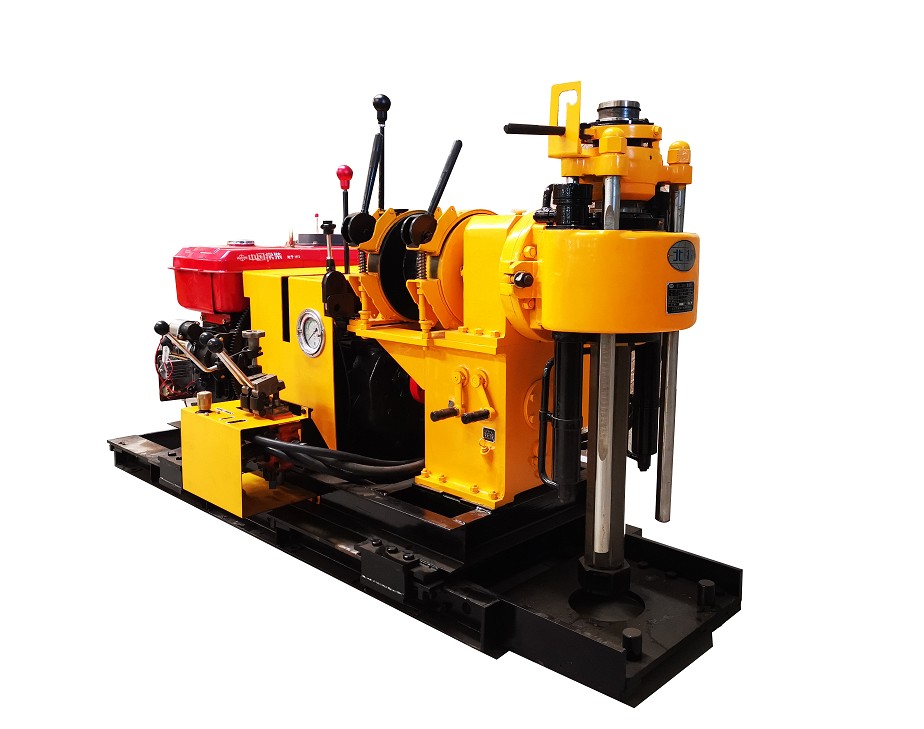

XY-2型小黄片破解版是我公司研製的新型小黄片破解版,是一種具有油壓給進的輕便小黄片破解版。
一,小黄片破解版用途及適用範圍:
(1)本小黄片破解版適用於普查勘探,地球物理勘探,道路及建築勘探以及打爆破孔等鑽進工程。各種混凝土結構的檢查孔。
(2)可根據地層的不同選用金剛石,合金,鋼砂及鋼粒等鑽頭進行鑽進。可鑽2—9級的砂質粘土及基岩層等。
(3)當終孔直徑為75mm時,額定鑽孔深度300M,最深不得超過額定深度的1.1倍。額定開孔直徑為110mm,最大開孔直徑允許為150mm。
二,小黄片破解版特點
(1) 具有油壓自動給進機構,提高鑽進效率,減輕工人體力勞動。
(2) 采用球卡夾持機構代替卡盤,可實行不停機倒杆,操作方便,安全可靠。
(3) 配有孔底壓力計指示壓力,便於掌握孔內情況。
(4) 手柄集中,操作方便。
(5) 結構緊湊,占用機場麵積小。重量輕、分解性強,便於搬遷。適合於平原或山區工作。
(6) 小黄片破解版采用汽車變速箱,性能更加穩定,換擋更加順暢。
二 技術規格
1.基本參數
鑽進深度………………………………………………300.200.150.100.80M
開孔直徑 ……………………………………………75. 91. 110.130.150mm
終孔直徑……………………………………………………………… 75,mm,
鑽杆直徑 ………………………………………………………………50mm
鑽孔傾角……………………………………………………………90º一75º
小黄片破解版外廓尺寸:………………………(l×b×h)1850mm×1030mm×1150mm
小黄片破解版重量: (不包括動力) ……………………………………………650kg
2.回轉器
立軸轉速:(正轉八擋)…70.145.150,265,300,500,560,1000 r/min
立軸轉速:(反轉二擋)………………………………………58.120 r/min
立軸行程:……………………………………………………………450mm
立軸空載向上最大移動速度………………………………………… 3m/min
立軸最大給進力………………………………………………………… 23KN
立軸最大起重量 ………………………………………………………30KN
立軸最大輸出扭矩………………………………………………… 1.7 KNM
3.卷揚機
最大起重量 (—速單繩)………………………………………………20KN
卷筒轉速……………………20,43,45,79,89,134,167,283 r/min
卷簡直徑……………………………………………………………… 145mm
卷筒圓周線速度 ………0.16 0.35,039,0.64,0.73.1.1,1.36,2.3 m/s
鋼絲繩直徑…………………………………………………………… 9.3mm
鋼絲繩容量……………………………………………………………… 35m
抱閘直徑…………………………………………………………………252mm
閘帶寬度………………………………………………………………… 50mm
4. 油泵
類型……………………………………………………………………齒輪泵
型號…………………………………………………………………… FC-25
額定壓力……………………………………………………………… 12MPa
排量…………………………………………………………………… 8mL/r
額定轉速………………………………………………………… 1500r/min
5. 柴油機L28型(常柴)
額定功率…………………………………………………………………20 kw
額定轉速 ……………………………………………………… 2000r/nlin
電動機Y160L一4型
額定功率…………………………………………………………………15 Kw
額定轉速………………………………………………………… 1440r/min
